สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
ZH
ได้รับการรับรอง:
IS09001
หมายเลขรุ่น:
30311

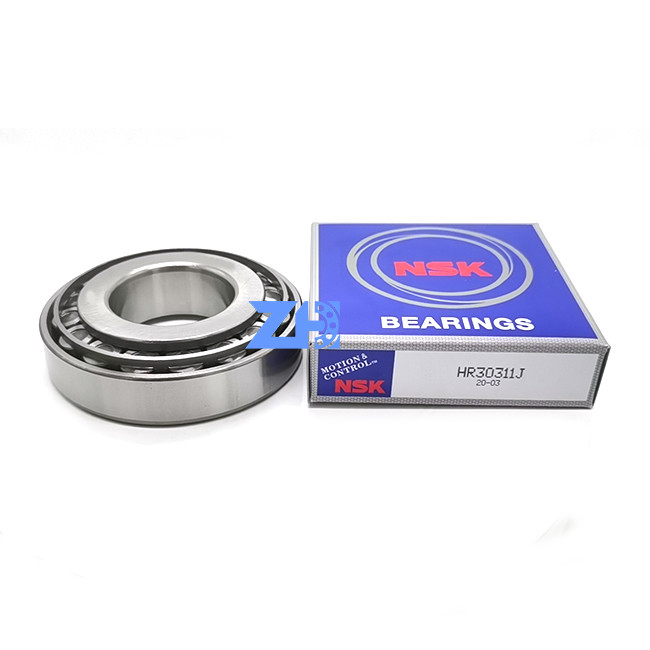

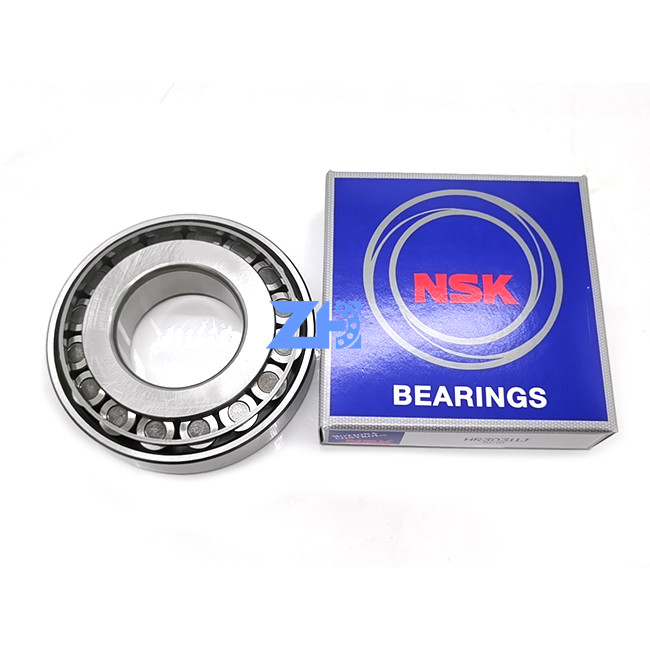

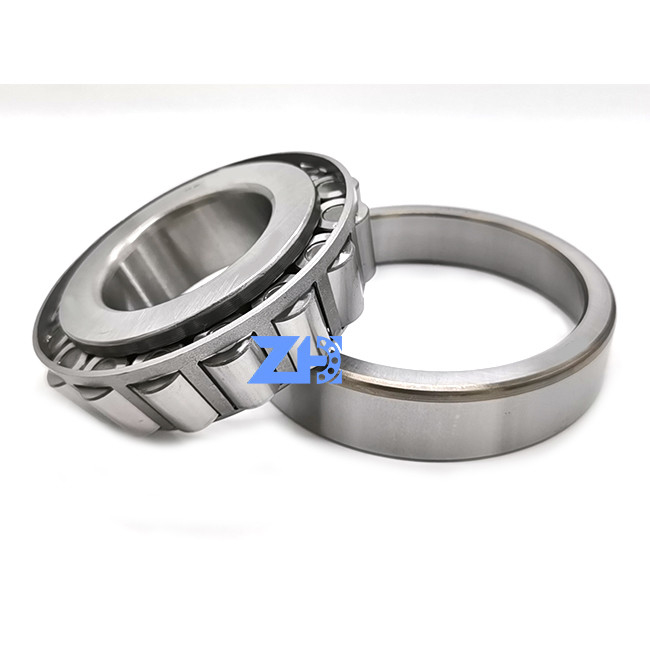

ตลับลูกปืนเม็ดเรียวแบบมืออาชีพ CHROME STEEL 30311 30311RS 30311C2 55*120*31.5 มม.
แนะนำผลิตภัณฑ์
30311 ความสามารถของตลับลูกปืนเม็ดเรียวแถวเดียวในการรับแรงตามแนวแกนขึ้นอยู่กับมุมสัมผัส นั่นคือ มุมของรางวงแหวนด้านนอก ยิ่งมุมมาก ความสามารถในการรับแรงตามแนวแกนก็ยิ่งสูง ตลับลูกปืนเม็ดเรียวส่วนใหญ่ใช้รับแรงในแนวรัศมีเป็นหลัก และรับแรงรวมทั้งแนวรัศมีและแนวแกน เมื่อเทียบกับตลับลูกปืนเม็ดสัมผัสเชิงมุม
การใช้งานตลับลูกปืนเม็ดเรียวแบบนิ้ว:
ตลับลูกปืนเม็ดเรียวแบบนิ้วมีการใช้งานอย่างแพร่หลายในยานยนต์ โรงรีดโลหะ เหมืองแร่ โลหะวิทยา
เครื่องจักรพลาสติก ฯลฯ
| เส้นผ่านศูนย์กลางรูใน | 55 มม. |
| เส้นผ่านศูนย์กลางวงนอก | 120 มม. |
| ความกว้างรวม | 31.5 มม. |
| ความกว้างวงใน | 29 มม. |
| ความกว้างวงนอก | 25 มม. |
| มุมสัมผัส | 12.953 องศา |
| d |
55 มม.
|
เส้นผ่านศูนย์กลางรูใน |
|---|---|---|
| D |
120 มม.
|
เส้นผ่านศูนย์กลางวงนอก |
| T |
31.5 มม.
|
ความกว้างรวม |
| d1 |
≈84 มม.
|
เส้นผ่านศูนย์กลางไหล่ของวงใน |
| B |
29 มม.
|
ความกว้างวงใน |
| C |
25 มม.
|
ความกว้างวงนอก |
| r1,2 |
ขั้นต่ำ2.5 มม.
|
ขนาดมุมลบของวงใน |
| r3,4 |
ขั้นต่ำ2 มม.
|
ขนาดมุมลบของวงนอก |
| a |
23.986 มม.
|
ระยะห่างจากด้านข้างถึงจุดกด |
| da |
สูงสุด72 มม.
|
เส้นผ่านศูนย์กลางรองรับเพลา |
|---|---|---|
| db |
ขั้นต่ำ66.5 มม.
|
เส้นผ่านศูนย์กลางรองรับเพลา |
| Da |
ขั้นต่ำ104 มม.
|
เส้นผ่านศูนย์กลางรองรับเสื้อเพลา |
| Da |
สูงสุด110.5 มม.
|
เส้นผ่านศูนย์กลางรองรับเสื้อเพลา |
| Db |
ขั้นต่ำ111 มม.
|
เส้นผ่านศูนย์กลางรองรับเสื้อเพลา |
| Ca |
ขั้นต่ำ4 มม.
|
ความกว้างขั้นต่ำของพื้นที่ที่ต้องการในเสื้อเพลาด้านใหญ่ |
| Cb |
ขั้นต่ำ6.5 มม.
|
ความกว้างขั้นต่ำของพื้นที่ที่ต้องการในเสื้อเพลาด้านเล็ก |
| ra |
สูงสุด2.5 มม.
|
รัศมีมุมโค้งเพลา |
| rb |
สูงสุด2 มม.
|
รัศมีมุมโค้งเสื้อเพลา |
| พิกัดการรับแรงแบบไดนามิกพื้นฐาน | C |
176 kN
|
|---|---|---|
| พิกัดการรับแรงแบบสถิตพื้นฐาน | C0 |
163 kN
|
| ขีดจำกัดการรับแรงล้า | Pu |
19.3 kN
|
| ความเร็วอ้างอิง |
4 800 รอบ/นาที
|
|
| ความเร็วจำกัด |
5 600 รอบ/นาที
|
|
| ค่าจำกัด | e |
0.35
|
| ปัจจัยการคำนวณ | Y |
1.7
|
| ปัจจัยการคำนวณ | Y0 |
0.9
|
| da |
สูงสุด72 มม.
|
เส้นผ่านศูนย์กลางรองรับเพลา |
|---|---|---|
| db |
ขั้นต่ำ66.5 มม.
|
เส้นผ่านศูนย์กลางรองรับเพลา |
| Da |
ขั้นต่ำ104 มม.
|
เส้นผ่านศูนย์กลางรองรับเสื้อเพลา |
| Da |
สูงสุด110.5 มม.
|
เส้นผ่านศูนย์กลางรองรับเสื้อเพลา |
| Db |
ขั้นต่ำ111 มม.
|
เส้นผ่านศูนย์กลางรองรับเสื้อเพลา |
| Ca |
ขั้นต่ำ4 มม.
|
ความกว้างขั้นต่ำของพื้นที่ที่ต้องการในเสื้อเพลาด้านใหญ่ |
| Cb |
ขั้นต่ำ6.5 มม.
|
ความกว้างขั้นต่ำของพื้นที่ที่ต้องการในเสื้อเพลาด้านเล็ก |
| ra |
สูงสุด2.5 มม.
|
รัศมีมุมโค้งเพลา |
| rb |
สูงสุด2 มม.
|
รัศมีเสื้อเพลา |
ชุด 30311
| NUP2212 | 30312D | MAG150 | 6213 | HMGF36 |
| I84M5X130 | 30314D | NUP309 | 30312D=155 | NUP206=100 |
| M5X180 | 30312D | NUP308 | M2X120 | NUP2208 |
| 32205 | 30309D | GM35VL | 32207 | NUP2211 |
| T7FC060 | NUP2207=140 | NUP2206=130 | NUP205E | HMGC48 |
| M2X150 | 30312D | 6008 | NUP207=120 | NUP309 |
| M2X170 | NUP2209 | NUP307 | NUP2209=160 | 30312D |
| M2X210 | JMF23 | 30210 | 6305 | GM35VA |
| HMGF57 | JMF151 | 30311D | NUP2211=250 | 30312D=155 |
| NUP306 | 11749/11710 | 30210 | KMF160-PC360-7 | SG04 |
| NUP307 | NUP309=180 | KMF125-PC200-8 | MSG-27P | SG025 |
| KMF41-PC60 | NUP309 | M2X96 | NUP207 | HMGC32 |
| NUP308 | NUP206 | MCB172 | HMS072 | HMGF35 |
| JMF29 | 6305M | NUP206E | AP5S67 | M2X63 |
| NUP307 | 4T-30307 | M2X55 | NUP308=140 | NUP2208=210 |
| 30312D | SG08 | NUP307 | T7FC055=300 | NUP307=110 |
| NIP2310 | GM17VA | NUP307 | NUP309 | JMF195 |
| NUP208E | JMV-44/22 | NUP309=180 | JMF250 | NUP2212 |
| NUP308=14 | KMF125-PC200-7 | JMV-53/31 | 15578 | |
| T7FC065 | NUP2310 | NUP310 | MAG85 | NUP306 |
| 30309D=110 | 30309D | KMF90-PC200-6 | 30312 | NUP308 |
| NUP207/NUP306 | NUP2211 | NUP2206 | NUP207 |
