สถานที่กำเนิด:
จีน ญี่ปุ่น
ชื่อแบรนด์:
QIEAL ZH
หมายเลขรุ่น:
7308 7305 7307

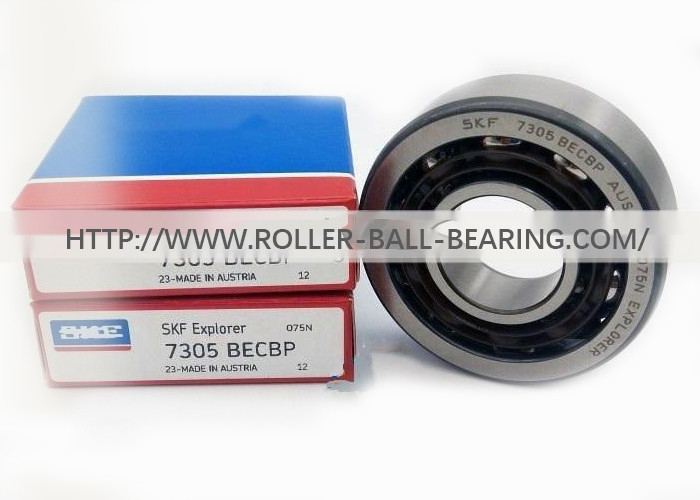

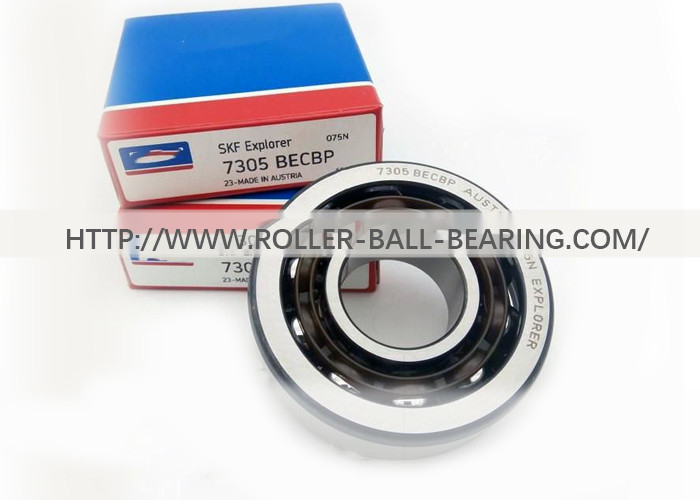

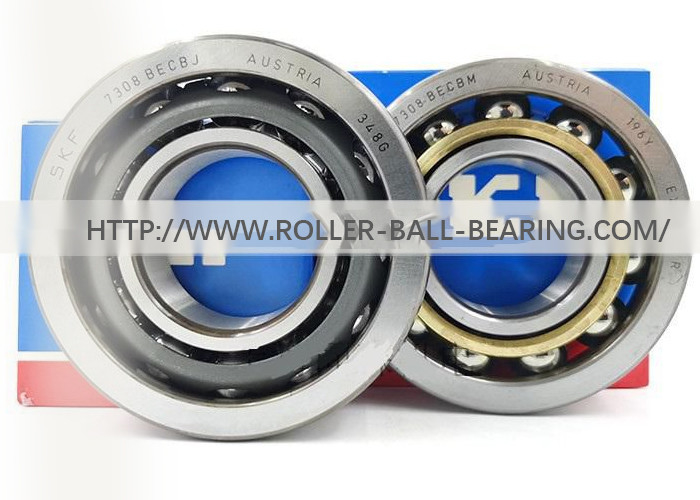

ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุม 7303 7304 7305 7306 7307 7308 7309 7310 7311 7312
ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมมีร่องน้ำที่วงแหวนด้านในและด้านนอก และวงแหวนด้านในและด้านนอกสามารถเคลื่อนย้ายโดยสัมพันธ์กันตามทิศทางแกนของตลับลูกปืนตลับลูกปืนเหล่านี้เหมาะอย่างยิ่งสำหรับการรับน้ำหนักคอมโพสิต กล่าวคือ โหลดที่ทำงานพร้อมกันทั้งในทิศทางแนวรัศมีและแนวแกนความจุแบริ่งรับน้ำหนักตามแนวแกนของตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมเพิ่มขึ้นตามมุมสัมผัสαเพิ่มขึ้นมุมสัมผัสคือมุมระหว่างเส้นที่เชื่อมจุดสัมผัสของลูกบอลกับร่องน้ำในระนาบแนวรัศมีกับเส้นแนวตั้งของแกนลูกปืน
ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมแบ่งออกเป็น:α=15°ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุม (ประเภท 70000C);α=25°ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุม (ประเภท 70000AC);α=40°ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุม (ประเภท 70000B) ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมคู่แบบ Back-to-back [70000C (AC, B) / ประเภท DB];ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมคู่แบบเผชิญหน้าคู่ [70000C (AC, B) / ประเภท DF];ตลับลูกปืนเม็ดกลมสัมผัสมุมคู่แบบคู่ [70000C (AC, B) / ประเภท DT];ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมสี่จุด (ชนิด QJ0000)วัสดุของกรงเป็นทองเหลือง เรซินสังเคราะห์ ฯลฯ ขึ้นอยู่กับประเภทของตลับลูกปืนและสภาพการใช้งาน
| แบบอย่าง | d | ดี | บี | ซีล (C-15 °, AC-25 °, B-40 °) | ระดับความแม่นยำ | น้ำหนัก (กิโลกรัม) |
| 7303 | 17 | 47 | 14 | C,AC,B | P0,P5,P4 | 0.113 |
| 7304 | 20 | 52 | 15 | C,AC,B | P0,P5,P4 | 0.145 |
| 7305 | 25 | 62 | 17 | C,AC,B | P0,P5,P4 | 0.235 |
| 7306 | 30 | 72 | 19 | C,AC,B | P0,P5,P4 | 0.345 |
| 7307 | 35 | 80 | 21 | C,AC,B | P0,P5,P4 | 0.464 |
| 7308 | 40 | 90 | 23 | C,AC,B | P0,P5,P4 | 0.636 |
| 7309 | 45 | 100 | 25 | C,AC,B | P0,P5,P4 | 0.829 |
| 7310 | 50 | 110 | 27 | C,AC,B | P0,P5,P4 | 1.06 |
| 7311 | 55 | 120 | 29 | C,AC,B | P0,P5,P4 | 1.37 |
| 7312 | 60 | 130 | 31 | C,AC,B | P0,P5,P4 | 1.72 |
| 7313 | 65 | 140 | 33 | C,AC,B | P0,P5,P4 | 2.11 |
| 7314 | 70 | 150 | 35 | C,AC,B | P0,P5,P4 | 2.57 |
| 7315 | 75 | 160 | 37 | C,AC,B | P0,P5,P4 | 3.08 |
